Принцип дейстия:

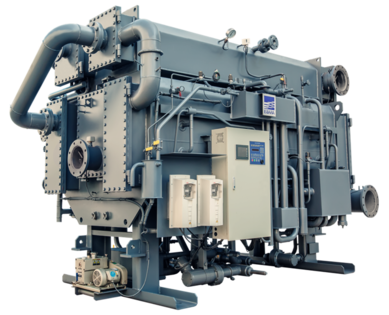

Абсорбционная холодильная машина состоит из четырех основных аппаратов: испаритель, конденсатор, генератор и абсорбер.
Дополнительное оборудование включает насос раствора бромида-лития и насос хладагента; для увеличения энергетической эффективности используют дополнительный пластинчатый теплообменник, чтобы повысить температуру разбавленного раствора перед генератором.
В Абсобционной холодильной машине холодильным агентом является чистая вода, абсорбентом — концентрированный раствор бромида лития (LiBr).
В испарителе поддерживается низкое давление давление, 0,6 кПа., при таком давлении вода закипает при температуре 4 °С. Насос подает хладагент на поверхность труб, по которым циркулирует охлаждаемая вода с температурой 12 °С, поступающая от потребителя для охлаждения.
Хладагент кипит, отнимая теплоту от труб с водой. В итоге к потребителю подается охлажденная вода с температурой 7 °С. Образующийся при кипении хладагента пар, необходимо удалять из испарителя для поддержания абсолютного давления 0,6 кПа. Эту задачу выполняет абсорбер, часто сблокированный с испарителем.
Пар хладагента, поступающий из испарителя в абсорбер, поглощается раствором LiBr. Раствор LiBr обладает высокой абсорбирующей способностью, которая увеличивается при увеличении концентрации или при понижении температуры раствора. В абсорбере концентрированный раствор LiBr (подаваемый из генератора) поглощает пары хладагента, тем самым понижая свою концентрацию (т.е. становится слабым или разбавленным).
Поглощение паров (абсорбция) является экзотермической реакцией, т. е. реакцией с выделением теплоты, которая, в свою очередь, отводится охлаждающей водой, поступающей от градирни.
Далее слабый раствор подается насосом через теплообменник, в котором этот раствор повышает свою температуру путем теплообмена с концентрированным раствором, поступающим из генератора.
В генераторе за счет подвода тепловой энергии от греющего источника (в нашем случае — горячая вода) вода из слабого раствора LiBr выпаривается, и раствор LiBr снова становится концентрированным (крепким). Крепкий раствор LiBr после генератора направляется обратно в абсорбер.
Водяной пар из генератора поступает в конденсатор, где конденсируется за счет отвода теплоты конденсации к охлаждающей воде градирни.
Сконденсировавшийся из водяных паров хладагент (вода) вновь поступает в испаритель. И цикл повторяется заново.
