Градирни

Общая информация

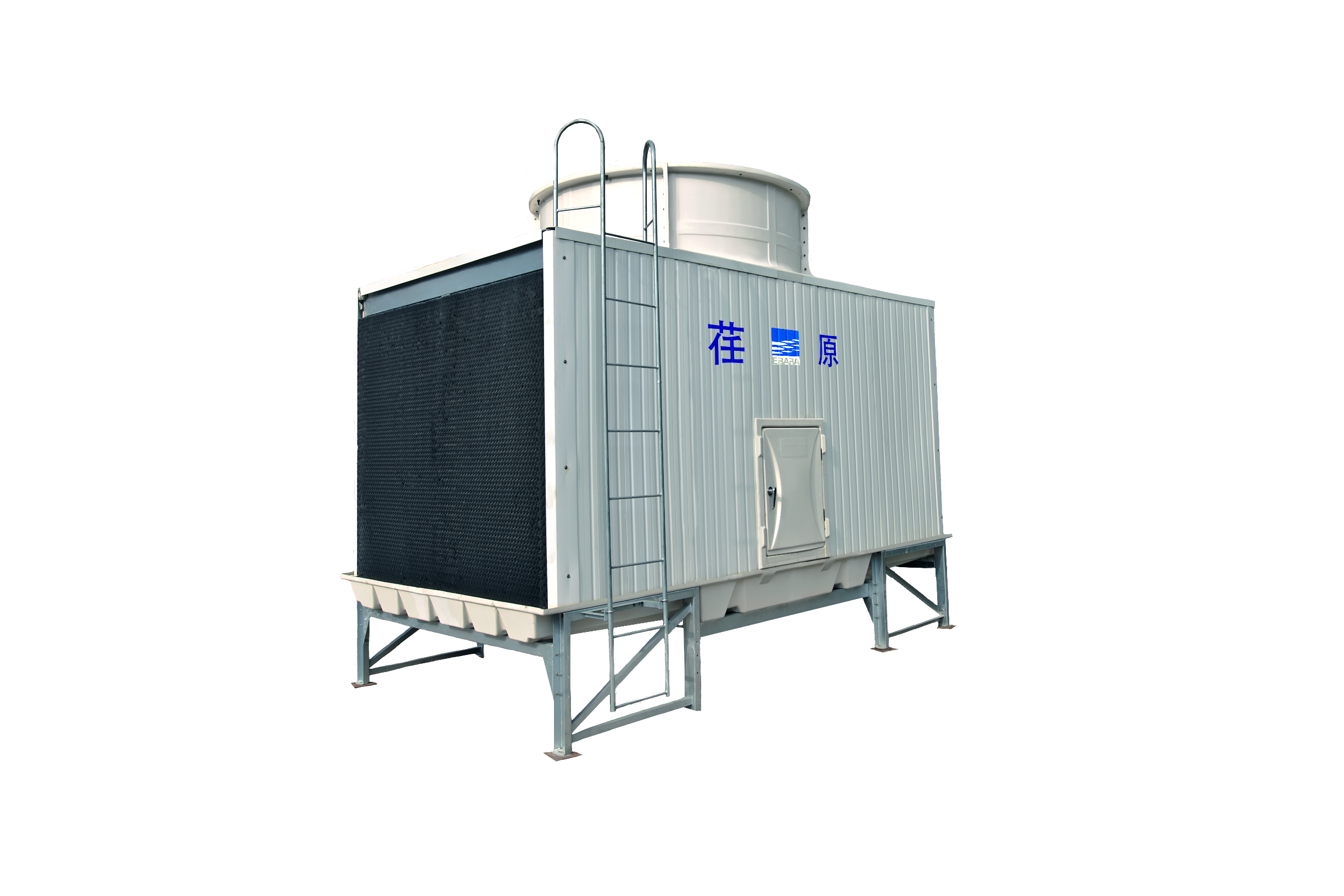

Градирни открытого типа обеспечивают испарительное охлаждение для многих типов систем, и конкретная область применения будет во многом определять, какая из градирен лучше всего подходит для проекта.

Принцип работы

Градирни открытого типа выводят в атмосферу тепло из систем с водяным охлаждением. Горячая вода из системы поступает в градирню и распределяется по влажному настилу (поверхности теплообмена). Сквозь влажный настил продувается или вытягивается воздух,вызывая испарение небольшой части воды. Испарение удаляет тепло из оставшейся воды,которая собирается в бассейне холодной воды и возвращается в систему для поглощениятепла.Каждая серия градирен, хотя базовый принцип работы у них одинаковый, сконструировананемного иначе.

Система раздачи воды

Для распределения воды по поверхности влажного настила в градирнях открытого типаиспользуется или самотечное распределение, или системы орошения под давлением. Системы самотечного распределения, установленные в градирнях с поперечнымпотоком, имеют бассейны горячей воды, смонтированные в верхней части градирни надвлажным настилом. Серии измерительных отверстий в дне каждого бассейна горячей воды распределяют воду в зависимости от ее глубины в бассейне. Системы самотечного распределения в целом требуют минимальной высоты напора, могут быть осмотрены вовремя работы изделия и легко доступны для текущего технического обслуживания. Системы оросительного распределения, используемые в противоточных градирнях, имеют серии труб, снабженных форсунками, и смонтированных внутри градирни над влажнымнастилом. Этим системам типично требуется давление воды на входе от 0,15 до 0,5 бара,а для их осмотра и технического обслуживания необходимо выключение изделия

Максимальная температура воды на входе

Типичные условия ОВК предусматривают температуру входящей воды около 35 °С. Все градирни способны выдерживать температуры не менее 50 °С со стандартными наполнительными материалами. Для применений, где температура входящей воды превышает 50 °С, сверьтесь с обзорной таблицей номенклатуры изделийили проконсультируйтесь с нашими специалистами чтобы узнать, имеются ли для вашего проекта альтернативные наполнительные материалы.
